Галерея

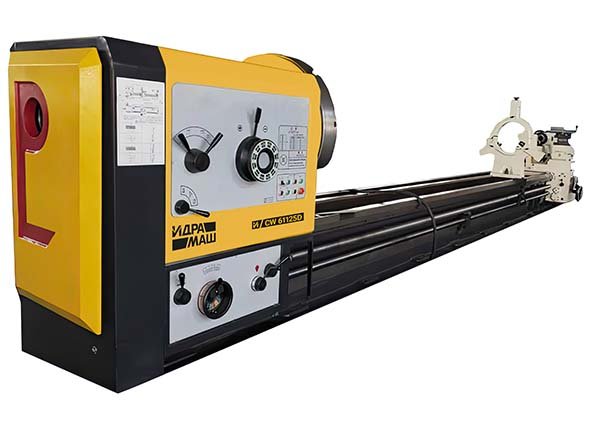

Токарно-винторезный станок ИДРАМАШ серии CW-D с нагрузкой 6 тонн
Технические характеристики:
| Модель | CW61100D | CW61125D | CW61140D | CW61160D |
| Диаметр обработки над станиной, мм | 1040 | 1290 | 1440 | 1640 |
| Диаметр обработки над суппортом, мм | 650 | 900 | 1030 | 1030 |
| Ширина станины, мм | 755 | |||
| Максимальное расстояние между центрами, мм | 1000-16000 | |||
| Максимальный вес детали между центрами, кг | 6000 | |||
| Конус шпинделя | A2-15 | |||
| Диаметр отверстия шпинделя, мм | 120 (*130 ) | 120 (*130) | 120 (*130) | 130 (специальный заказ) |
| Конус отверстия шпинделя | # 140 | |||
| Диапазон скорости шпинделя, об/мин | 3.15-315 3.5-290 |
|||
| Внутренний диаметр переднего подшипника шпинделя, мм | 200 | |||
| Диапазон продольных подач, об/мин | 0.1-12 (56 видов) | |||
| Диапазон поперечных подач, об/мин | 0.05-6 (56 видов) | |||
| Диапазон метрической резьбы, мм | 1-120 (44 вида) | |||
| Диапазон дюймовой резьбы, зуб/дюйм | 3/8-28 (31 вид) | |||
| Диапазон модульной резьбы, мм | 0.5-60 (45 видов) | |||
| Диапазон питчевой резьбы, зуб/дюйм | 1-56 (25 видов) | |||
| Конус задней бабки | # 80 | |||
| Ход пиноли, мм | 300 | |||
| Диаметр пиноли, мм | 160 | |||
| Мощность основного двигателя, кВт | 22 | |||
| Мощность двигателя быстрой подачи, кВт | 1,5 | |||
| Мощность охлаждающего насоса, кВт | 0.125 | |||
