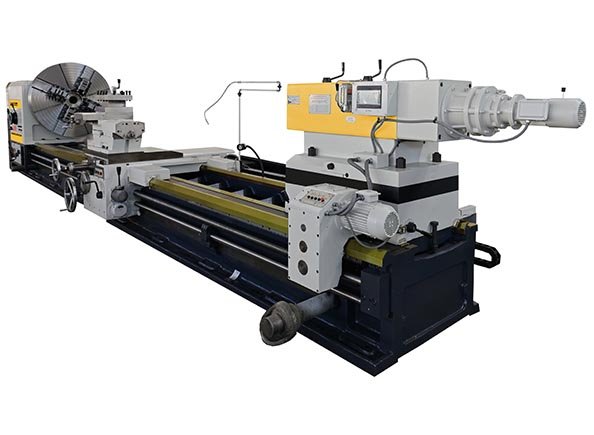

Токарно-винторезный станок ИДРАМАШ серии CW-H с нагрузкой 20 тонн
Технические характеристики:
| Модель | CW61125H | CW61140H | CW61160H | CW61180H | CW61200H |
| Диаметр обработки над станиной, мм | 1290 | 1440 | 1640 | 1840 | 2040 |
| Ширина станины, мм | 1100 | ||||
| Диаметр обработки над суппортом, мм | 900 | 1050 | 1250 | 1450 | 1650 |
| Ширина станины, мм | 1100 | ||||
| Длина обрабатываемой детали, мм | 1000-16000 | ||||
| Максимальный вес заготовки, кг | 20 000 | ||||
| Конус шпинделя | 1:30 (длинный конус) | ||||
| Диаметр отверстия шпинделя, мм | 130 | ||||
| Конус шпиндельного отверстия | Metric No. 140 | ||||
| Диапазон скорости шпинделя (вперед), об/мин | 3.15-315 | ||||
| Диапазон скорости шпинделя (назад), об/мин | 2.9-290 | ||||
| Внутренний диаметр переднего подшипника, мм | 240 | ||||
| Диапазон продольных подач, об/мин | 0.1-12 | ||||
| Диапазон поперечных подач, об/мин | 0.05-6 | ||||
| Диапазон метрических резьб | 1-120 | ||||
| Диапазон дюймовых резьб | 3/8-28TPI | ||||
| Диапазон модульных резьб | 0.5-60 | ||||
| Диапазон питчевых резьб | 1-56TPI | ||||
| Конус подшипника задней бабки | Metric No. 80 | ||||
| Ход пиноли, мм | 300 | ||||
| Диаметр пиноли, мм | 280 | ||||
| Мощность основного двигателя, кВт | 30 | ||||
| Мощность двигателя быстрой подачи, кВт | 1.5 | ||||
| Мощность насоса для охлаждения, кВт | 0.125 | ||||
