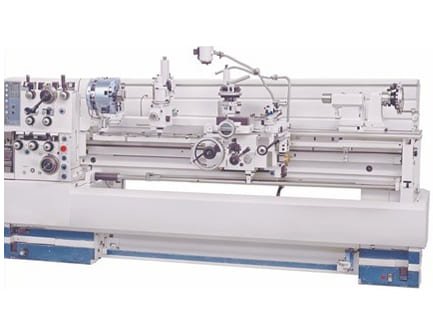

Токарно-винторезный станок Идрамаш Z46100 DRO RFS
Технические характеристики:
| Модель | Z46100 DRO RFS | |||
| Макс. диаметр обработки над станиной, мм | 460 | |||
| Макс. диаметр обработки над выемкой в станине (ГАП), мм | 690 | |||
| Макс. диаметр обработки над поперечными салазками, мм | 274 | |||
| Высота центров, мм | 230 | |||
| Расстояние между центрами, мм | 1000 | |||
| Диаметр отверстия шпинделя, мм | 82 | |||
| Диапазон скоростей шпинделя, об/мин | 25—2000 | |||
| Торец шпинделя | D1-D6, *D1-D8 | |||
| Конус отверстия шпинделя | MT6 | |||
| Конус пиноли задней бабки | MT4 | |||
| Макс. ход поперечных салазок, мм | 290 | |||
| Макс. ход верхней салазки, мм | 120 | |||
| Ширина станины, мм | 300 | |||
| Максимальная сечение резца, мм | 25х25 | |||
| Автоматическая продольная подача, мм/об | 0.031—1.7 | |||
| Автоматическая поперечная подача, мм/об | 0.014—0.784 | |||
| Диапазон нарезаемых метрических резьб | 0.1-14/ 47 типов | |||
| Диапазон нарезаемых дюймовых резьб, TPI | 2-112/60 типов | |||
| Диапазон нарезаемых питчевых резьб, DP | 4-112/50 типов | |||
| Диапазон нарезаемых модульных резьб, MP | 0.1-7/39 типов | |||
| Мощность основного двигателя, кВт | 4, *5.5 | |||
| Мощность насоса СОЖ, кВт | 0.09 | |||
| Напряжение сети, В/Гц | 380/50 | |||
| Габаритные размеры (ДхШхВ), мм | 2170 x 1040 x 1340 | |||
| Масса Нетто/Брутто, кг | 1720/2045 | |||
