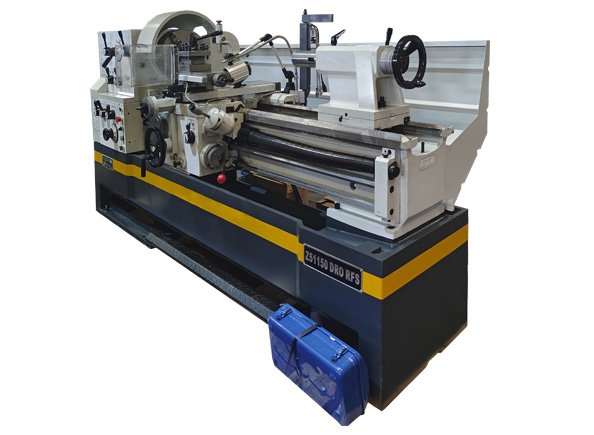

Токарно-винторезный станок Идрамаш Z51150 DRO RFS
Технические характеристики:
| Модель | Z51150 DRO RFS | |||
| Макс. диаметр обработки над станиной, мм | 510 | |||
| Макс. диаметр обработки над выемкой в станине (ГАП), мм | 735 | |||
| Макс. диаметр обработки над поперечными салазками, мм | 305 | |||
| Высота центров, мм | 255 | |||
| Расстояние между центрами, мм | 1500 | |||
| Диаметр отверстия шпинделя, мм | 80 | |||
| Диапазон скоростей шпинделя, об/мин | 25-1600 | |||
| Торец шпинделя | D1-8 | |||
| Конус отверстия шпинделя | MT7 | |||
| Конус пиноли задней бабки | MT5 | |||
| Макс. ход поперечных салазок, мм | 326 | |||
| Макс. ход верхней салазки, мм | 130 | |||
| Ширина станины, мм | 350 | |||
| Максимальное сечение резца, мм | 25х25 | |||
| Автоматическая продольная подача, мм/об | 0.059-1.646 (метрич.), 0.0022-0.0612 (дюйм) | |||
| Автоматическая поперечная подача, мм/об | 0.020-0.573 (метрич.), 0.00048-0.01354 (дюйм) | |||
| Диапазон нарезаемых метрических резьб | 0.2-14/ 47 типов | |||
| Диапазон нарезаемых дюймовых резьб, TPI | 2-112/60 типов | |||
| Диапазон нарезаемых питчевых резьб, DP | 4-112/50 типов | |||
| Диапазон нарезаемых модульных резьб, MP | 0.1-7/39 типов | |||
| Мощность основного двигателя, кВт | 7.5 | |||
| Мощность насоса СОЖ, кВт | 0.1 | |||
| Напряжение сети, В/Гц | 380/50 | |||
| Габаритные размеры (ДхШхВ), мм | 2900x1150x1740 | |||
| Масса Нетто/Брутто, кг | 2160/2550 | |||
Похожие товары

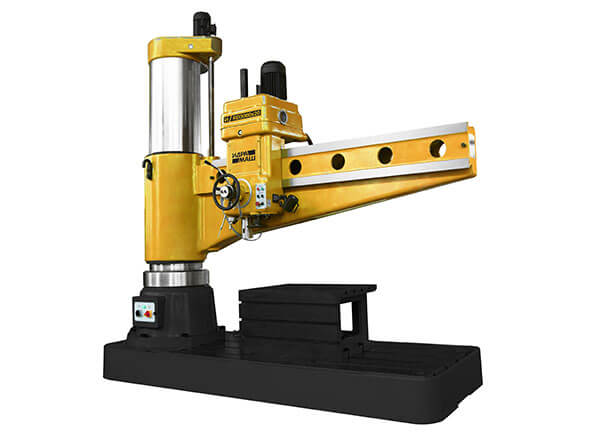

Сверлильный радиальный станок ИДРАМАШ RD80x20
ПодробнееТехнические характеристики
| Модель | RD80x20 |
| Максимальная производительность сверления, мм | 80 |
| Расстояние от оси шпинделя до линии генерации колонны, мм | 500-2000 |
| Диаметр колонны, мм | 550 |
| Коническое отверстие в шпинделе, Морзе | MT6 |
| Ход шпинделя, мм | 450 |
| Диапазон частот вращения шпинделя, об/мин | 16-1250 |
| Серия скоростей вращения шпинделя | 16 |
| Диапазон подач шпинделя, мм/мин | 0.04-3.2 |
| Макс. расстояние от шпинделя до рабочей поверхности основания, мм | 550-2000 |
| Размер рабочего стола, см | 100x80x56 |
| Горизонтальное перемещение бабки, мм | 1500 |
| Мощность главного двигателя, кВт | 7,5 |
| Скорость подъема манипулятора, м/мин | 1,0 |
| Ход рычага, мм | 1000 |
| Масса брутто, кг | 10500 |
| Габаритные размеры, см | 323x140x 380 |

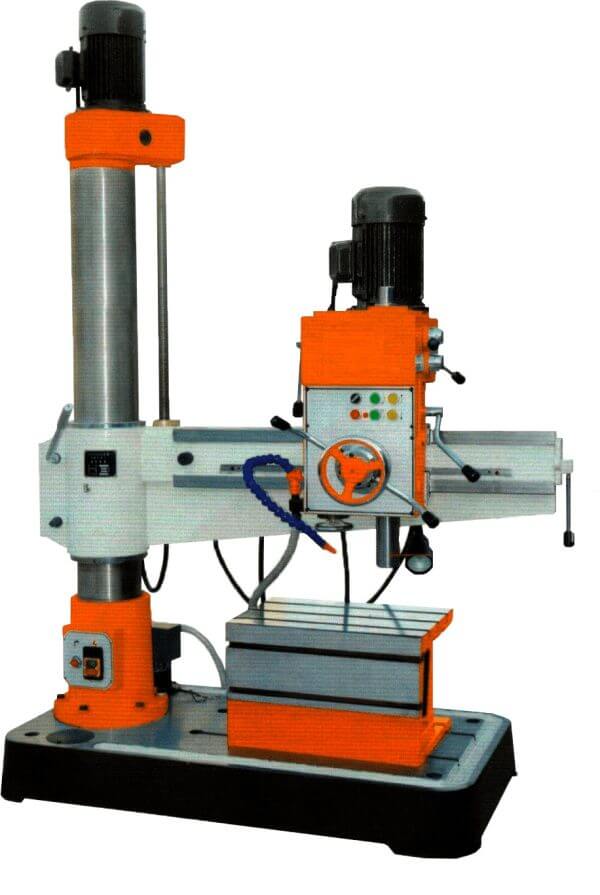

Сверлильный радиальный станок ИДРАМАШ RD3032x9/10
ПодробнееТехнические характеристики
- Механическая трансмиссия
- Механическое зажимное устройство
- Автоматический подъем и опускание
| Модель | RD3032x9/10 |
| Максимальный диаметр сверления, мм | 32 |
| Расстояние между осью шпинделя и стойкой, мм | 260 – 680/780 |
| Расстояние от носа шпинделя до рабочей поверхности основной плиты, мм | 260 – 1050 |
| Ход шпинделя, мм | 120 |
| Конус шпинделя | MT4 |
| Диапазон частот вращения шпинделя, об/мин | 398,665,1000 |
| Количество скоростей шпинделя | 6 |
| Диапазон подач шпинделя, мм/об | 0.10 0.16 0.32 |
| Количество подач шпинделя | 3 |
| Размер рабочего стола, см | 500 x 630 |
| Горизонтальное перемещение бабки, мм | 550/650 |
| Мощность главного двигателя, кВт | 0.85/1.5 |
| Вес, кг | 800/850 |
| Габариты (ДхШхВ), мм | 1235x600x1780 |

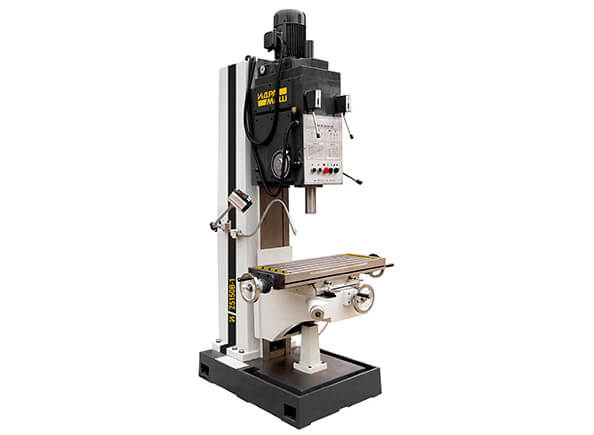

Сверлильный вертикальный станок ИДРАМАШ Z5150B-1
ПодробнееТехнические характеристики
| Модель | Z5150B-1 |
| Максимальный диаметр сверления, мм | 50 |
| Конусность шпинделя | MT5 |
| Ход шпинделя, мм | 250 |
| Ход шпиндельной коробки, мм | 200 |
| Количество скоростей шпинделя | 12 |
| Диапазон скоростей шпинделя, об/мин | 315-1400 |
| Количество подач шпинделя | 9 |
| Диапазон подач шпинделя, мм/об | 0,056-1,80 |
| Размер стола, мм | 800 x 320 |
| Поперечный ход стола, мм | 440/300 |
| Вертикальный ход стола, мм | 300 |
| Максимальное расстояние между поверхностью стола и шпинделем, мм | 550 |
| Мощность главного двигателя, кВт | 3 |
| Габаритные размеры, мм | 1300 x 1200 x 2465 |
| Вес станка, кг | 1350 |

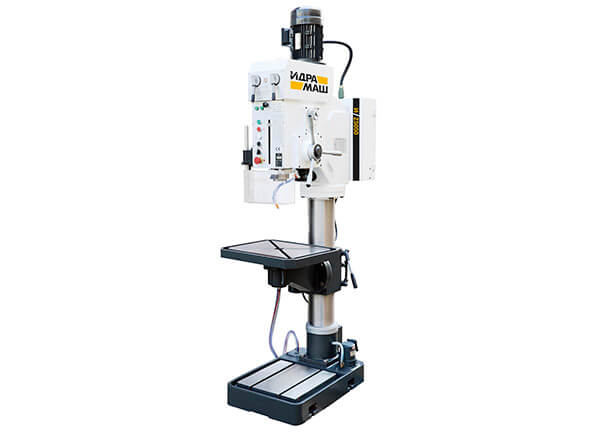

Сверлильный вертикальный станок ИДРАМАШ Z5050
