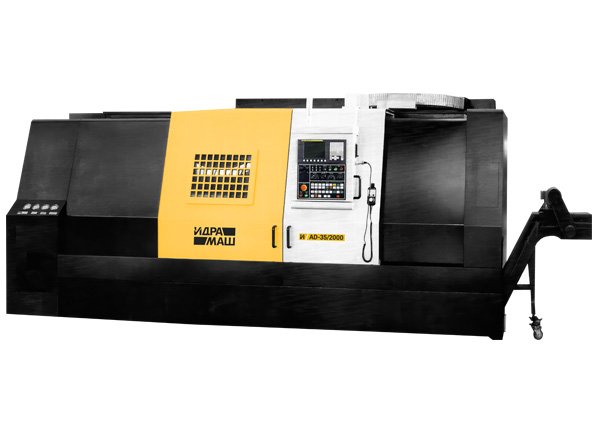

Токарный станок с ЧПУ ИДРАМАШ серии CKA высокой точности с с наклонной станиной
Технические характеристики:
| Модель | CKA-25 | CKA-35 | CKA-45 |
| Диаметр обработки над станиной, мм | 600 | 700 | 850 |
| Макс. диаметр заготовки, мм | 420/420 | 550/500 | 800/650 |
| Макс. длина заготовки, мм | 625/1000/1500 | 2000/3000 | 1500/2000/3000 |
| Макс. длина точения, мм | 530/905/1405 | 1905/2905 | 1420/1920/2920 |
| Перемещения | |||
| Перемещение по оси X, мм | 230 | 305 | 450 |
| Перемещение по оси Z, мм | 590/965/1465 | 1965/2965 | 1450/1950/2950 |
| Скорость быстрого перемещения по X, м/мин | 12 | 12 | 12 |
| Скорость быстрого перемещения по Z, м/мин | 15 | 15 | 15 |
| Скорость подачи по X/Z, мм/мин | 1260 | 1260 | 1260 |
| Шпиндель | |||
| Частота вращения шпинделя, об/мин | 35-3500 | 25-2500 | 10-700 |
| Мощность шпинделя, кВт | 30 | 46 | 70 |
| Конус шпинделя | A2-6 | A2-8 | A2-11 |
| Диаметр отверстия в шпинделе | 87 | 92 | 131/172 |
| Размер патрона, дюйм | 10 | 12 | 15/18 |
| Диаметр переднего подшипника, мм | 130 | 160 | 200/240 |
| Резцедержатель и задняя бабка | |||
| Количество инструментов | 12 | 12 | 12 |
| Время индексирования, с | 0.3 | 1 | 1 |
| Размер инструмента, мм | 25X25 | 25X25 | 32X32 |
| Диаметр стержня, мм | 40 | 50 | 60 |
| Максимальное перемещение | 490/865/1365 | 1865/2865 | 1400/1900/2900 |
| Диаметр/ход пиноли | 85/80 | 110/100 | 140/130 |
| Конус | MT-5 | MT-5 | MT-6 |
| Мощность главного двигателя, кВт | 30 | 50 | 70 |
| Вес станка, тонн | 5/5,5/6,5/75/8,5 | 8/10,1/11,5/15,5 | 15/16/18 |
| Длина, мм | 3000/3380/4550/4960/6160 | 3620/4725/5825/7000 | 6360/6860/7860 |
| Ширина/высота, мм | 1545/1950 | 1820/2130 | 2350/2600 |
| Точность/шероховатость | IT6/Ra0.8 | IT6/Ra0.8 | IT6/Ra1.6 |
