Токарный станок с ЧПУ с горизонтальной станиной ИДРАМАШ CK6136-1000
Технические характеристики:
| Модель | CK6136-1000 | |||
| Расстояние между центрами, мм | 1000 | |||
| Максимальный диаметр обработки над станиной, мм | 360 | |||
| Максимальный диаметр обработки над поперечными салазками, мм | 190 | |||
| Ширина станины, мм | 330 | |||
| Твердость направляющих станины, HRC | 50 | |||
| Система ЧПУ | Siemens 808D, *Siemens 828D, *Fanuc, *GSK980 TDi, *GSK928 TDL | |||
| Тип шпинделя | Бесступенчатый | |||
| Диапазон скорости вращения шпинделя, об/мин | 150-2200 | |||
| Диаметр отверстия шпинделя с ручным патроном, мм | 60 | |||
| Максимальный диаметр проходного отверстия шпинделя с гидравлическим патроном, мм | 50 | |||
| Торец шпинделя | A2-6 | |||
| Конус шпинделя | MT6 | |||
| Перемещение по оси X, мм | 250 | |||
| Перемещение по оси Z, мм | 1000 | |||
| Быстрый ход по осям X/Z, м/мин | 6/8 | |||
| Тип патрона | механический,*гидравлический, *пневматический | |||
| Диаметр патрона, мм | 200 | |||
| Тип резцедержателя | Электрический | |||
| Количество позиций для инструмента в резцедержателе | 6 (20×20 мм),*4 (20×20 мм), *8 (20×20 мм) | |||
| Тип задней бабки | гидравлическая | |||
| Диаметр пиноли задней бабки, мм | 55 | |||
| Ход пиноли задней бабки, мм | 120 | |||
| Конус задней бабки | MT4 | |||
| Тип двигателя шпинделя | Переменный частотный, *серво | |||
| Мощность двигателя шпинделя, кВт | 5.5, *7.5 | |||
| Мощность насоса СОЖ, кВт | 120 | |||
| Габаритные размеры (ДхШхВ), мм | 2520 x 1400 x 1680 | |||
| Размеры упаковки (ДxШxВ), мм | 2650 x 1560 x 2040 | |||
| Масса Нетто/Брутто, кг | 1700/1900 | |||
Похожие товары

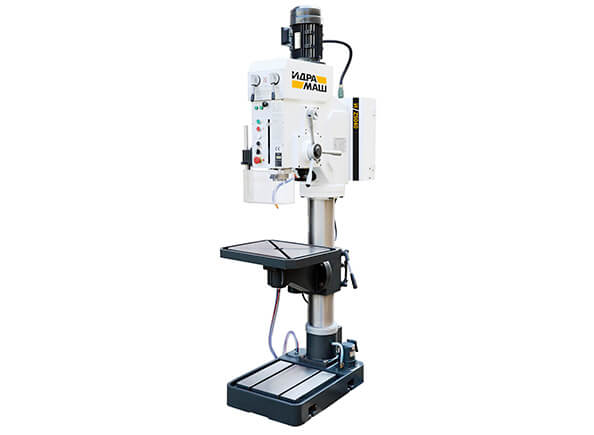

Сверлильный вертикальный станок ИДРАМАШ Z5040
ПодробнееТехнические характеристики
| Модель | Z5040 |
| Макс. диаметр сверления (сталь), мм | 40 |
| Макс. диаметр нарезания резьбы (сталь) | М24 |
| Расстояние от центра шпинделя до центра стойки, мм | 400 |
| Максимальное расстояние от конца шпинделя до поверхности стола основания (автомат.), мм | 600(450) |
| Максимальное расстояние от шпинделя до поверхности стола основания, мм | 1180 |
| Максимальный ход шпинделя, мм | 200 |
| Конусность шпинделя | МТ4 |
| Количество скоростей шпинделя | 12 |
| Диапазон скоростей шпинделя, об/мин | 52-1400 |
| Шаг подачи шпинделя | 4 |
| Диапазон подачи шпинделя, мм/об | 0.1 – 0.4 |
| Максимальный ход стола и его кронштейна, мм | 450 |
| Угол поворота шпиндельного блока в вертикальной плоскости | ±45° |
| Рабочая зона стола (Д х Ш), мм | 580 х 460 |
| Габариты основания (Д х Ш), мм | 800 х 525 |
| Количество и ширина T-образных пазов для основания | 2-Т14, 2-T18 |
| Диаметр стойки, мм | 160 |
| Мощность основного двигателя, кВт | 2.2 |
| Мощность насоса системы охлаждения, кВт | 0.09 |
| Габариты станка (Д х Ш х В), мм | 1120 х 880 х 2180 |
| Вес станка (нетто/брутто), кг | 620/680 |

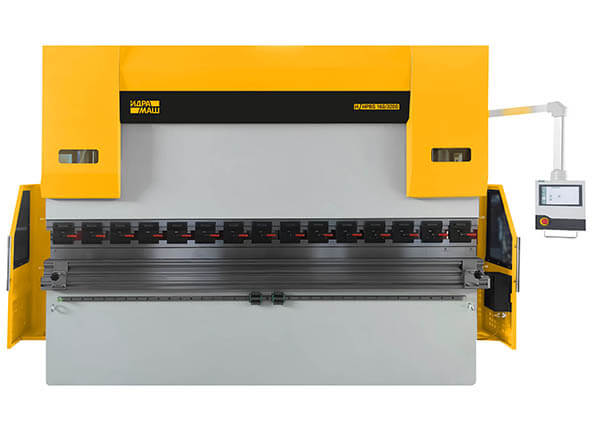

Листогибочный гидравлический пресс двухосевой с ЧПУ ИДРАМАШ HPBS 160/3200
ПодробнееТехнические характеристики:
| Модель | HPBS 160/3200 | |||
| Усилие гиба, т | 160 | |||
| Максимальная длина гиба, мм | 3200 | |||
| Расстояние между колонами, мм | 2500 | |||
| Глубина зева, мм | 320 | |||
| Ход пуансона, мм | 200 | |||
| Высота открытия, мм | 370 | |||
| Мощность главного двигателя, кВт | 11 | |||
| Размеры (Д*Ш*В) | 3200*1700*2700 | |||
| Вес | 8600 кг | |||
| Синхронизация работы гидроцилиндров | механическая, торсионным валом | |||
Сверлильный радиальный станок ИДРАМАШ RD80x25
ПодробнееТехнические характеристики
| Модель | RD80x25 |
| Максимальная производительность сверления, мм | 80 |
| Расстояние от оси шпинделя до линии генерации колонны, мм | 500-2500 |
| Диаметр колонны, мм | 550 |
| Коническое отверстие в шпинделе, Морзе | MT6 |
| Ход шпинделя, мм | 450 |
| Диапазон частот вращения шпинделя, об/мин | 16-1250 |
| Серия скоростей вращения шпинделя | 16 |
| Диапазон подач шпинделя, мм/мин | 0.04-3.2 |
| Макс. расстояние от шпинделя до рабочей поверхности основания, мм | 550-2000 |
| Размер рабочего стола, см | 100x80x56 |
| Горизонтальное перемещение бабки, мм | 2000 |
| Мощность главного двигателя, кВт | 7,5 |
| Скорость подъема манипулятора, м/мин | 1,0 |
| Ход рычага, мм | 1000 |
| Масса брутто, кг | 11000 |
| Габаритные размеры, см | 373x140x 380 |

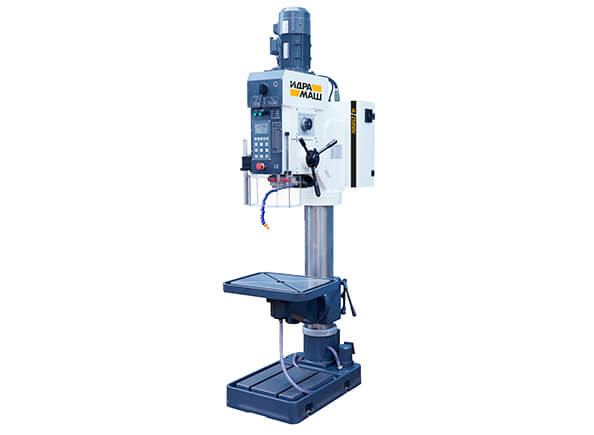

Сверлильный вертикальный станок ИДРАМАШ Z5050V
